Представьте: на предприятии работает 200 человек. Объявляется воздушная тревога. У людей есть 40-60 секунд, чтобы добраться до укрытия. Те, кто работает в цехе с уровнем шума 85 дБ, просто не слышат сирену с коридора. Те, кто находится на складе за стеллажами - тоже. А кто-то в подвальном офисе вообще узнаёт о тревоге последним - от соседа, а не от системы.
Это не гипотетическая ситуация. Это то, с чем сталкивается большинство украинских предприятий, которые «поставили громкоговоритель» и считают вопрос закрытым. Ведь система оповещения - это не устройство. Это архитектура. И в этой статье мы разберём её от норм до конкретного оборудования.
Что такое система оповещения о воздушной тревоге на предприятии
Многих руководителей с самого начала вводит в заблуждение простота формулировки: «нужно оповещать сотрудников». Кажется, что достаточно повесить сирену у входа и подключить её к пульту охраны. Однако это не система - это один элемент, который в реальных условиях предприятия не справится с задачей.

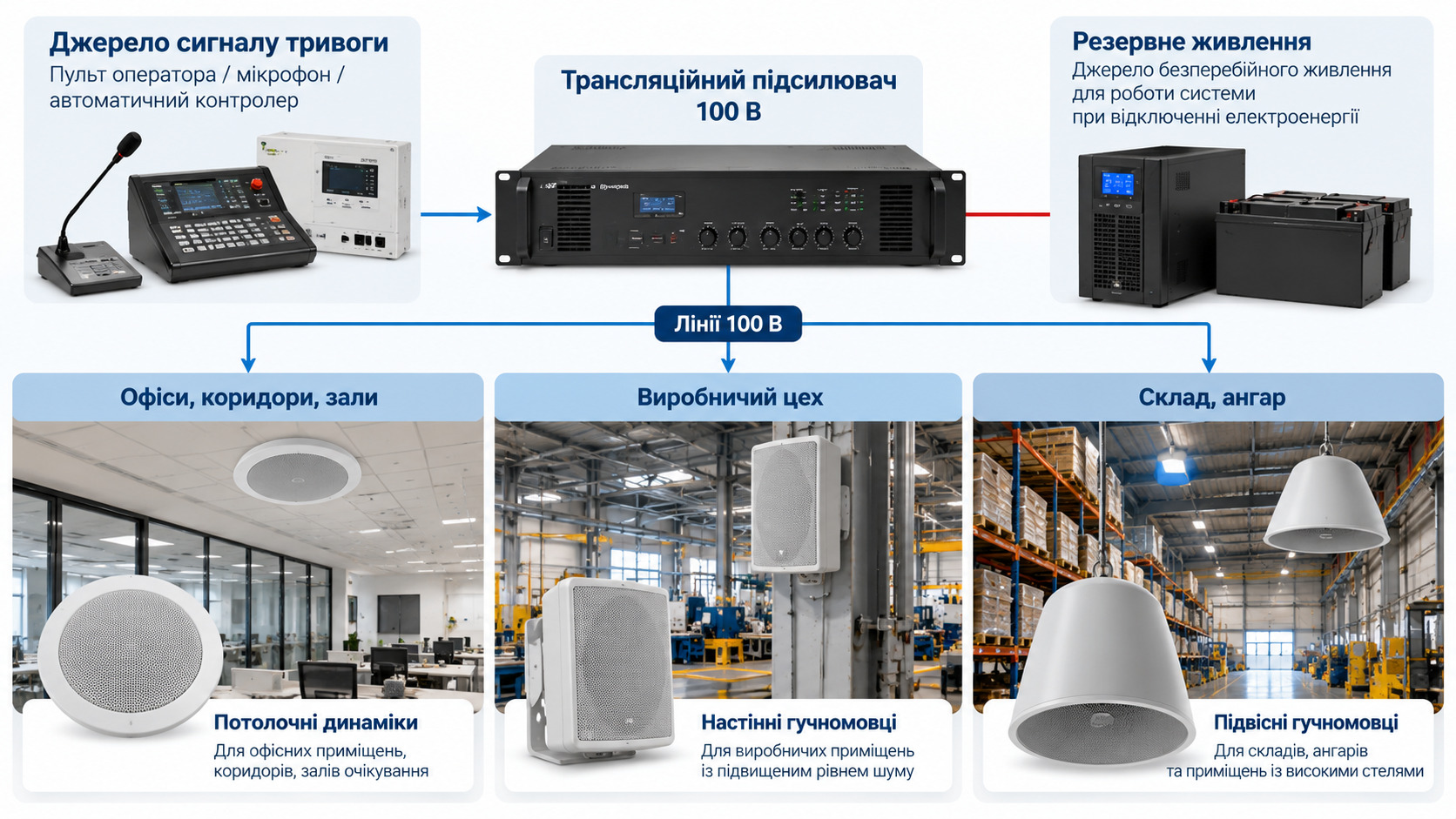

Настоящая система оповещения включает несколько взаимосвязанных компонентов:
- Источник сигнала - пульт оператора, микрофон для речевого оповещения, автоматический контроллер
- Усилитель мощности - трансляционный усилитель, который распределяет сигнал по зонам
- Акустические терминалы - потолочные динамики, настенная акустика, подвесные громкоговорители, рупоры
- Кабельная инфраструктура - линии 100В с правильным сечением и прокладкой
- Резервное питание - источник бесперебойного питания для работы при отключении электричества
- Документация - схемы зонирования, паспорт системы, регламент проверок
Чем не исчерпывается задача «купить и повесить». Ведь даже самый качественный громкоговоритель превращается в бесполезное устройство, если он установлен в неправильном месте или подключён к усилителю с неподходящим выходом.
Нормативная база: что говорит закон
Организация оповещения на объектах регулируется рядом нормативных документов. Ключевые из них:
- ДСТУ EN 60849:2016 - звуковые системы для аварийных целей. Основополагающий стандарт для систем оповещения.
- ДБН В.2.5-56:2014 - системы противопожарного захисту. Регулирует требования к оповещению в зданиях.
- Кодекс цивільного захисту України - определяет обязанности руководителей объектов по организации оповещения.
- Наказ МВС №658 - порядок організації оповіщення населення та суб'єктів господарювання.
Ответственность за организацию системы оповещения несёт руководитель предприятия. На практике исполнение возлагается на инженера по гражданской защите или охране труда. Именно эти лица отвечают за наличие системы, её работоспособность и регулярные проверки.
Что проверяют инспекторы при плановых или внеплановых проверках:
- Наличие проекта системы оповещения с актом приёмки
- Соответствие акустического покрытия нормативным уровням звука
- Наличие и работоспособность резервного питания
- Журнал проверок и технического обслуживания
- Инструкции для персонала и схемы эвакуации
Важно понимать разницу между «рекомендовано» и «обязательно». Например, речевое оповещение в дополнение к тональному сигналу - это обязательное требование для объектов с массовым пребыванием людей. Тогда как конкретная модель оборудования остаётся на усмотрение проектировщика.
Требования к акустическому покрытию
Это, пожалуй, наиболее технически сложная часть. И именно здесь чаще всего возникают ошибки. Нормы устанавливают минимальный уровень звукового давления сигнала оповещения в зависимости от типа помещения:
| Тип помещения | Фоновый шум | Минимальный уровень сигнала | Превышение над фоном |
|---|---|---|---|
| Офис, переговорная | 40-50 дБ | 65 дБ | +15 дБ |
| Производственный цех (лёгкий) | 65-75 дБ | 85 дБ | +10-15 дБ |
| Производственный цех (тяжёлый) | 85-95 дБ | 100+ дБ | +10 дБ |
| Склад, ангар | 55-65 дБ | 75-80 дБ | +15 дБ |
| Открытая территория | 60-70 дБ | 80-90 дБ | +15-20 дБ |
Отсюда следует главное: один громкоговоритель на всё здание - это не просто недостаточно, это нарушение. Уровень звука падает с расстоянием, теряется за стенами и перегородками, поглощается оборудованием и людьми.

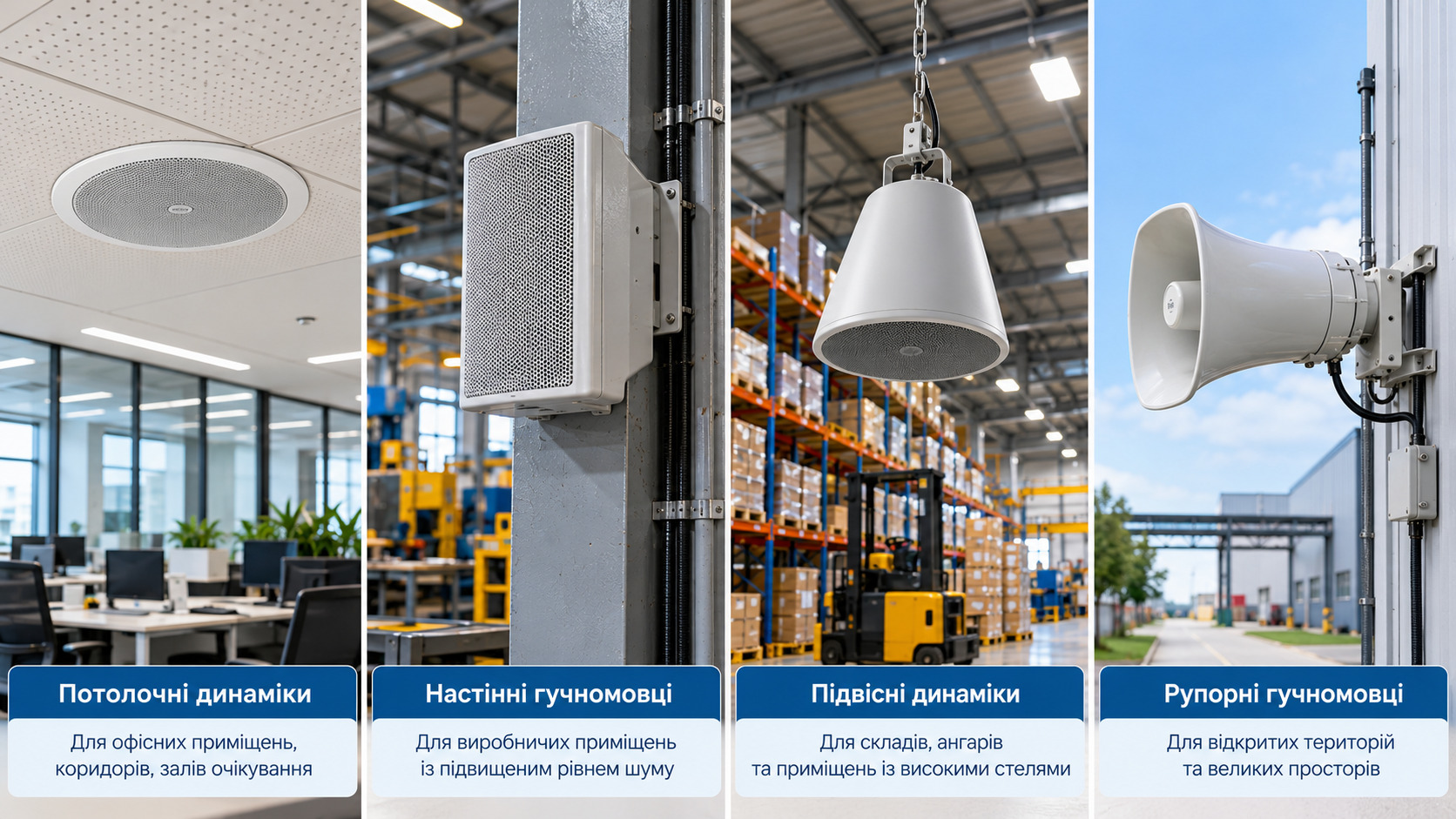

Какая акустика подходит для разных зон
Выбор типа акустического терминала зависит от условий конкретного помещения:
- Потолочные динамики - оптимальны для офисов, коридоров, залов ожидания. Обеспечивают равномерное покрытие при монтаже в подвесной потолок. Расстояние между динамиками рассчитывается исходя из высоты потолка и угла рассеивания.
- Настенная акустика - используется там, где монтаж в потолок невозможен: производственные помещения с открытыми перекрытиями, лестничные клетки, технические зоны.
- Подвесные динамики - незаменимы в пространствах с высокими потолками: склады, ангары, производственные цеха с кран-балками. Направленное излучение вниз обеспечивает нужный уровень звука непосредственно в рабочей зоне.
- Рупорные громкоговорители - для открытых территорий, уличных периметров, наружных стен. Высокая направленность и защита от атмосферных воздействий (класс IP54 и выше).
Простой ориентир для расчёта зоны покрытия потолочного динамика: при высоте потолка 3 м один динамик мощностью 6 Вт перекрывает площадь около 20-25 м². При высоте 4-5 м - до 35-40 м², но уже с запасом по мощности.
Усилители и источники сигнала
Ключевой элемент любой системы трансляционного оповещения - усилитель мощности с выходом 100В. Это принципиальное отличие от бытовых и студийных усилителей с низкоомным выходом.
Почему именно 100В:
- Позволяет подключать большое количество громкоговорителей к одному усилителю по параллельной схеме
- Минимальные потери сигнала при длинных кабельных трассах (десятки и сотни метров)
- Простое зонирование с помощью регуляторов громкости
- Стандартизация: всё оборудование в сети 100В совместимо между собой
Расчёт мощности усилителя выполняется по суммарной мощности всех подключённых динамиков с коэффициентом запаса 1,25. Например: 20 динамиков по 6 Вт = 120 Вт суммарная нагрузка. Усилитель - не менее 150 Вт.
Резервное питание
Это требование, которое на практике игнорируется чаще всего. Между тем именно при воздушной тревоге вероятность отключения электроснабжения максимальна. Нормы требуют, чтобы система оповещения обеспечивала работу в автономном режиме не менее 24 часов в дежурном режиме и 30 минут в режиме оповещения.
Зонирование
Грамотное зонирование - это возможность управлять оповещением отдельно для каждой зоны объекта. Практический смысл:
- На складе и в офисе разный уровень громкости
- В переговорной можно сделать оповещение тише, чем в цехе
- При аварии в одном здании можно оповестить только его, не поднимая панику во всём комплексе
- Приоритет сигнала тревоги автоматически перекрывает фоновую музыку или радио
Типовые сценарии для разных объектов

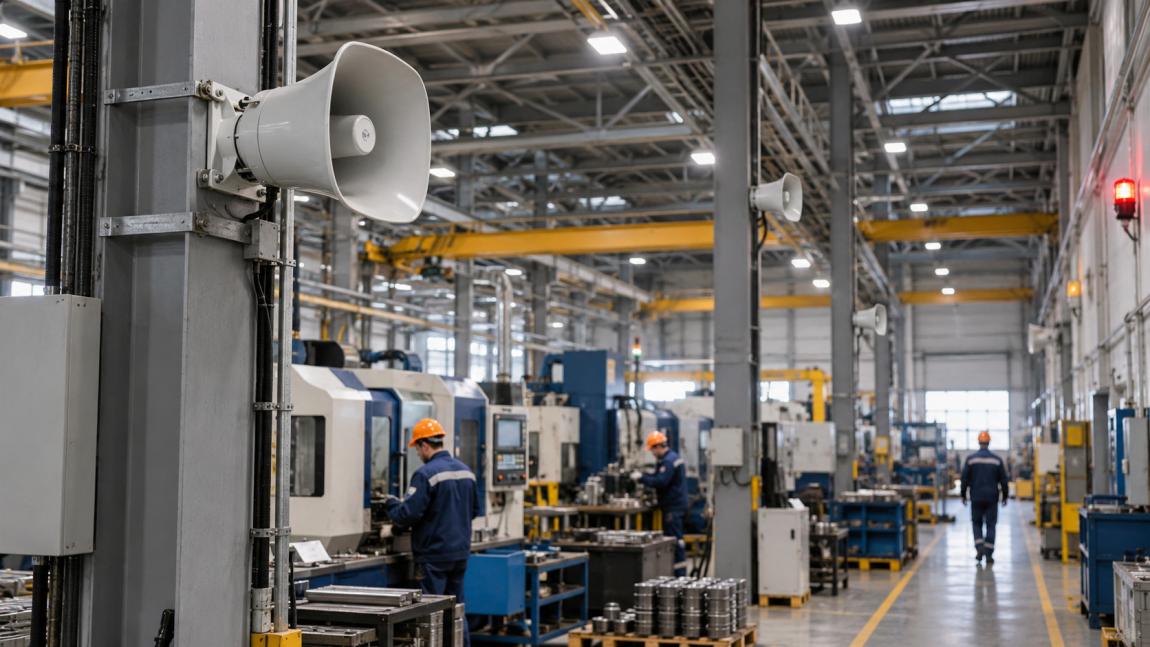

Производственный цех
Задача: высокий уровень фонового шума (80-95 дБ), большая площадь, открытые металлические перекрытия.
Решение: настенные громкоговорители с мощностью 15-30 Вт каждый, расположенные по периметру цеха и на колоннах. В зонах с особо высоким шумом - дополнительные световые индикаторы тревоги. Трансляционный усилитель мощностью от 240 Вт с приоритетным микрофонным входом.
Офисное здание
Задача: несколько этажей, разнородные помещения (открытые опенспейсы, переговорные, серверные).
Решение: потолочные динамики 6-10 Вт с шагом 4-5 м, многозонный усилитель с матрицей зон по этажам. Отдельный канал для переговорных с регулятором громкости. Пульт оператора на посту охраны с возможностью речевого оповещения.

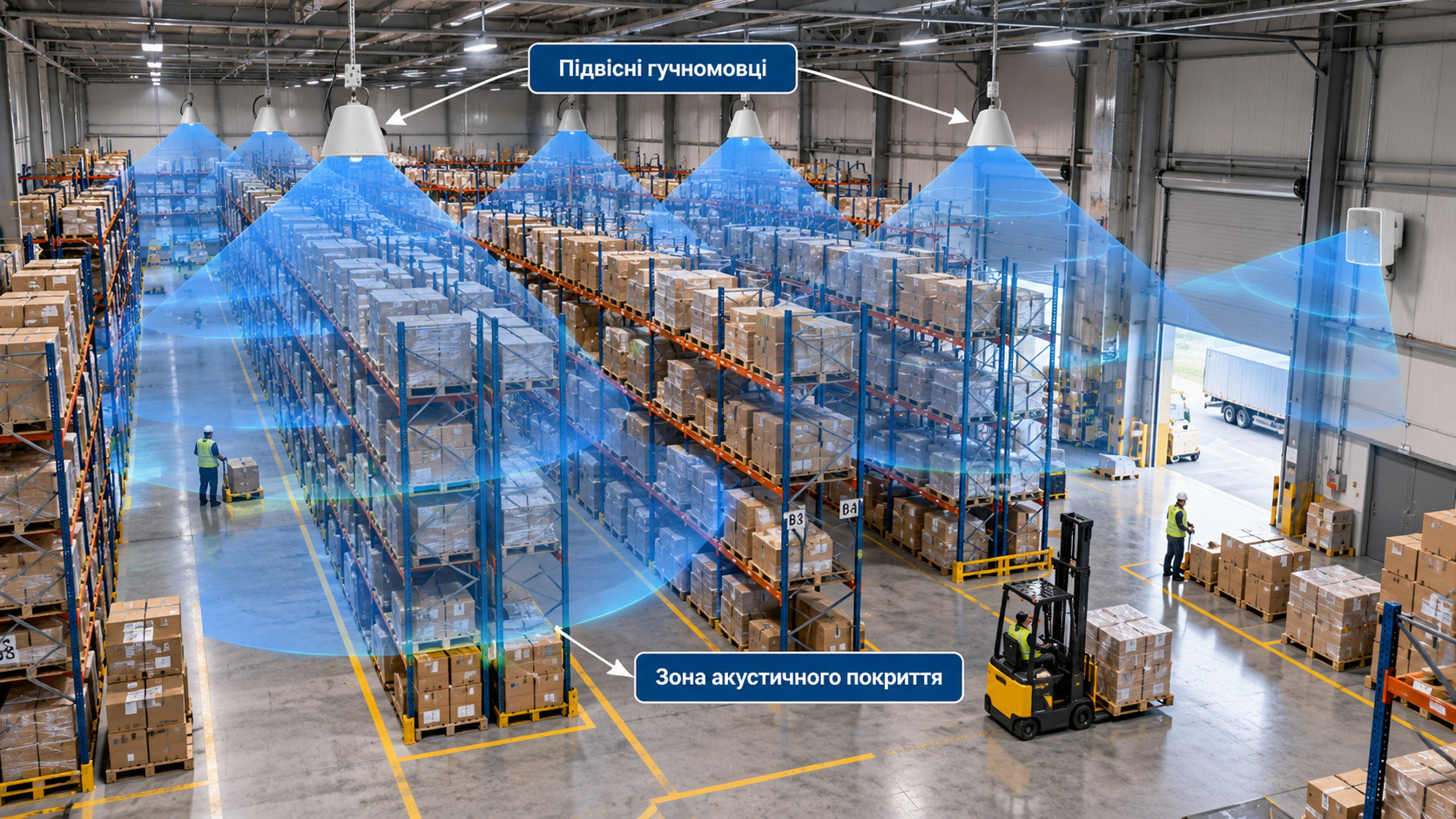

Склад / логистический комплекс
Задача: высокие потолки (8-12 м), стеллажные конструкции, работа погрузчиков.
Решение: подвесные направленные громкоговорители на высоте 6-8 м, ориентированные в рабочие зоны между стеллажами. Дополнительно - настенные динамики в зонах погрузки и разгрузки.
Открытая территория предприятия
Задача: парковки, КПП, открытые производственные площадки, периметр.
Решение: рупорные громкоговорители на опорах или стенах зданий, направленные на рабочие зоны. Класс защиты не ниже IP54. Мощность 20-30 Вт на точку с учётом затухания на расстоянии и внешних шумов.
Частые ошибки при организации системы
Мы регулярно сталкиваемся с одними и теми же просчётами при обследовании объектов. Ниже - наиболее распространённые из них:
- Бытовая акустика вместо инсталляционной. Колонки от музыкального центра или офисная акустика не рассчитаны на длительную работу в режиме оповещения и не обеспечивают нужный уровень звукового давления.
- Отсутствие резервного питания. При отключении электроэнергии - а именно это часто сопровождает воздушную тревогу - система замолкает в самый неподходящий момент.
- Один канал без зонирования. Невозможно управлять уровнем громкости в разных помещениях, нет приоритета сигнала тревоги над фоновым аудио.
- Мёртвые зоны из-за неправильного размещения динамиков. Особенно критично за стеллажами, в санузлах, технических помещениях и подвалах.
- Только тональный сигнал без речевого оповещения. Люди слышат сирену, но не понимают: воздушная тревога, пожар или авария? Речевое сообщение снижает панику и ускоряет правильную реакцию.
- Отсутствие документации. Без проекта, схем и актов приёмки система юридически не существует - даже если она физически работает.
Как выбрать оборудование: на что обращать внимание
Выбор оборудования для систем оповещения заметно отличается от выбора бытовой или концертной техники. Вот ключевые параметры, которые нужно учитывать:
| Параметр | Что означает | На что обращать внимание |
|---|---|---|
| Класс защиты IP | Защита от пыли и влаги | Для улицы - минимум IP54, для производства - IP44 и выше |
| Мощность (Вт) | Громкость и зона покрытия | Должна соответствовать расчётной, с запасом 25-30% |
| Импеданс и согласование | Совместимость с усилителем | Для 100В линии - трансформаторный вход с отводами 1/2/4/8 Вт |
| Чувствительность (дБ/Вт/м) | КПД динамика | Чем выше - тем меньше мощности нужно для нужного уровня |
| Материал корпуса | Долговечность | ABS или металл - в зависимости от условий эксплуатации |
Отдельно стоит сказать о готовых акустических комплектах. Это оптимальный выбор для небольших объектов: усилитель и акустика уже подобраны и протестированы как единая система. Для крупных предприятий с нестандартными задачами - разумнее собирать систему под проект.
Не стоит гнаться за самой дешёвой ценой. Система оповещения - не декоративный элемент. Она должна работать безотказно именно тогда, когда это нужнее всего. Именно потому мы рекомендуем выбирать оборудование проверенных производителей с подтверждёнными сертификатами соответствия.
Этапы внедрения системы: от проекта до запуска
Правильно организованная система оповещения проходит несколько обязательных этапов:
- Обследование объекта и акустический расчёт. Замеры уровня фонового шума в каждой зоне, оценка архитектурных особенностей, определение количества и мощности акустических точек.
- Проектирование схемы зонирования. Разработка проектной документации: схемы расстановки оборудования, кабельные трассы, однолинейные схемы подключения.
- Подбор оборудования. Спецификация усилителей, акустики, кабеля, источников питания и вспомогательных элементов согласно проекту.
- Монтаж и прокладка кабельных трасс. Установка акустики, прокладка кабеля в соответствии с нормами пожарной безопасности, подключение усилителей и пульта управления.
- Настройка и тестирование. Проверка уровней звука во всех зонах, настройка приоритетов, тестирование резервного питания, контрольные замеры.
- Документирование и сдача. Подготовка исполнительной документации, акт приёмки, инструкции для персонала, передача системы заказчику.
Система оповещения - это не формальность
Воздушная тревога - не плановая проверка. Это реальная угроза, при которой каждая секунда имеет значение. Система оповещения, которая «есть на бумаге», но не слышна за станком или за стеллажом, не выполняет свою главную функцию.
Хорошая новость в том, что построить надёжную систему - вполне реальная задача. Она решается грамотным проектом, правильно подобранным оборудованием и профессиональным монтажом. Ничего принципиально сложного - если подходить к вопросу системно, а не «лишь бы была галочка».
Если вы только начинаете разбираться в теме или хотите проверить соответствие уже существующей системы нормам - мы готовы помочь с подбором оборудования и ответить на технические вопросы.
