Колонки куплены. Стоят в углу. Коробка распакована, кабель смотан, инструкция где-то потерялась - и вот уже несколько дней ничего не движется с места. Знакомая картина? Монтаж настенной акустики пугает больше, чем сам выбор оборудования. А зря.
Ведь правильная установка - это не просто эстетика и аккуратные провода. Это ещё и половина звука. Криво повешенная колонка с неверным углом излучения или плохим контактом на клемме будет звучать значительно хуже своих реальных возможностей. И вы будете думать, что это колонка плохая. Хотя дело - в монтаже.
После этого гайда вы сделаете всё сами: без монтажника, без дорогостоящего вызова специалиста и без типичных ошибок, которые потом приходится переделывать. Поехали.
Прежде чем брать дрель: что нужно продумать заранее
Самая распространённая ошибка - сначала сверлить, потом думать. Десять минут планирования экономят два часа переделки. Потому начнём именно с этого.
Тип помещения и его акустика
Настенная акустика устанавливается в самых разных пространствах - и каждое из них диктует свою логику расстановки:
- Кафе и рестораны - главное равномерное покрытие зала. Несколько колонок средней мощности лучше, чем одна «мощная» в углу. Звук должен быть фоновым, не агрессивным.
- Офисы и переговорные - здесь важна разборчивость речи, а не музыкальный объём. Выбирайте позиции над рабочими зонами, направляя излучение вниз.
- Торговые залы и коридоры - вытянутые помещения требуют нескольких колонок по длине, а не одной в конце. Иначе в дальнем конце будет тихо, а в ближнем - громко.
- Конференц-залы - здесь монтаж требует особого внимания к направленности: колонки должны «смотреть» на аудиторию, а не в потолок.
Схема расстановки: сколько колонок нужно
Не существует универсального ответа «одна колонка на 20 кв. м». Это упрощение, которое работает только в идеальных условиях. На практике важно учитывать:
- высоту потолков - чем выше, тем больше энергии теряется по пути к слушателю;
- форму помещения - квадрат и длинный коридор требуют разных решений;
- наличие перегородок, колонн и ниш;
- уровень фонового шума в помещении.
Общее правило: лучше больше колонок с меньшей мощностью каждая, чем одна громкая точка. Так звук будет равномерным, а усилителю не придётся работать на пределе.

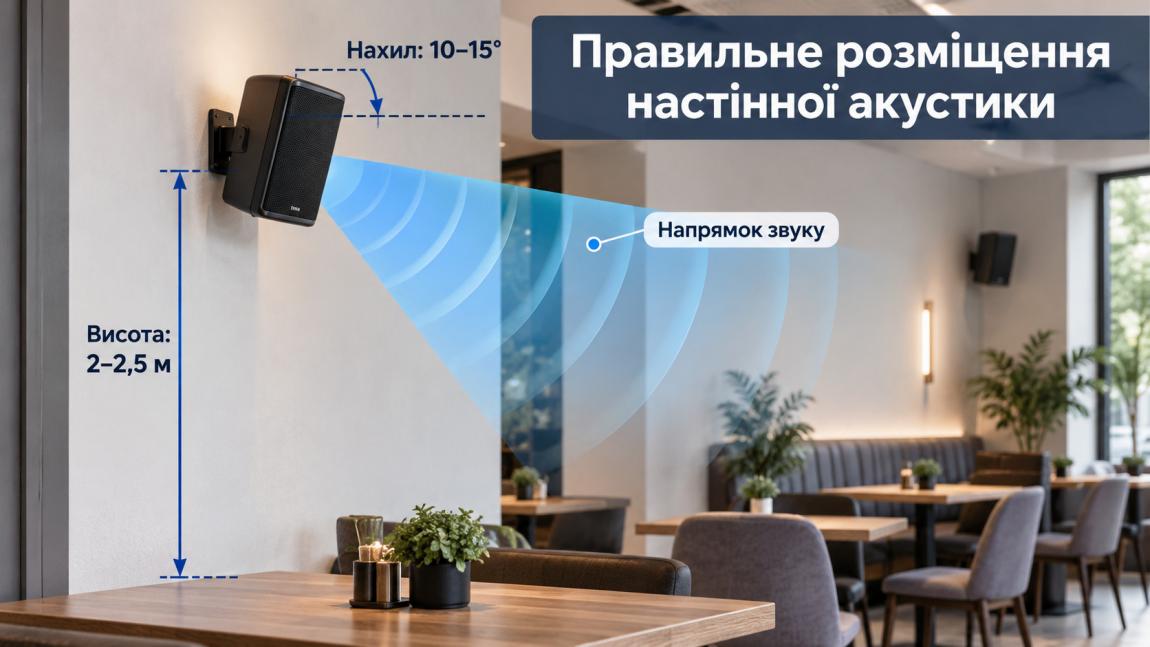

Высота монтажа и угол наклона
Это - один из самых недооценённых параметров. Большинство людей вешают колонки «где удобно» или «повыше, чтобы не мешала». Но у высоты монтажа есть своя логика:
- Оптимальная высота - от 2 до 2,5 метра от пола. Это зона, при которой звук комфортно достигает уха слушателя без лишних отражений от потолка.
- Угол наклона - 10-15 градусов вниз. Большинство настенных колонок имеют кронштейн с регулировкой. Используйте её.
- Направление излучения - колонка должна «смотреть» в зону прослушивания, а не в стену напротив или в потолок.

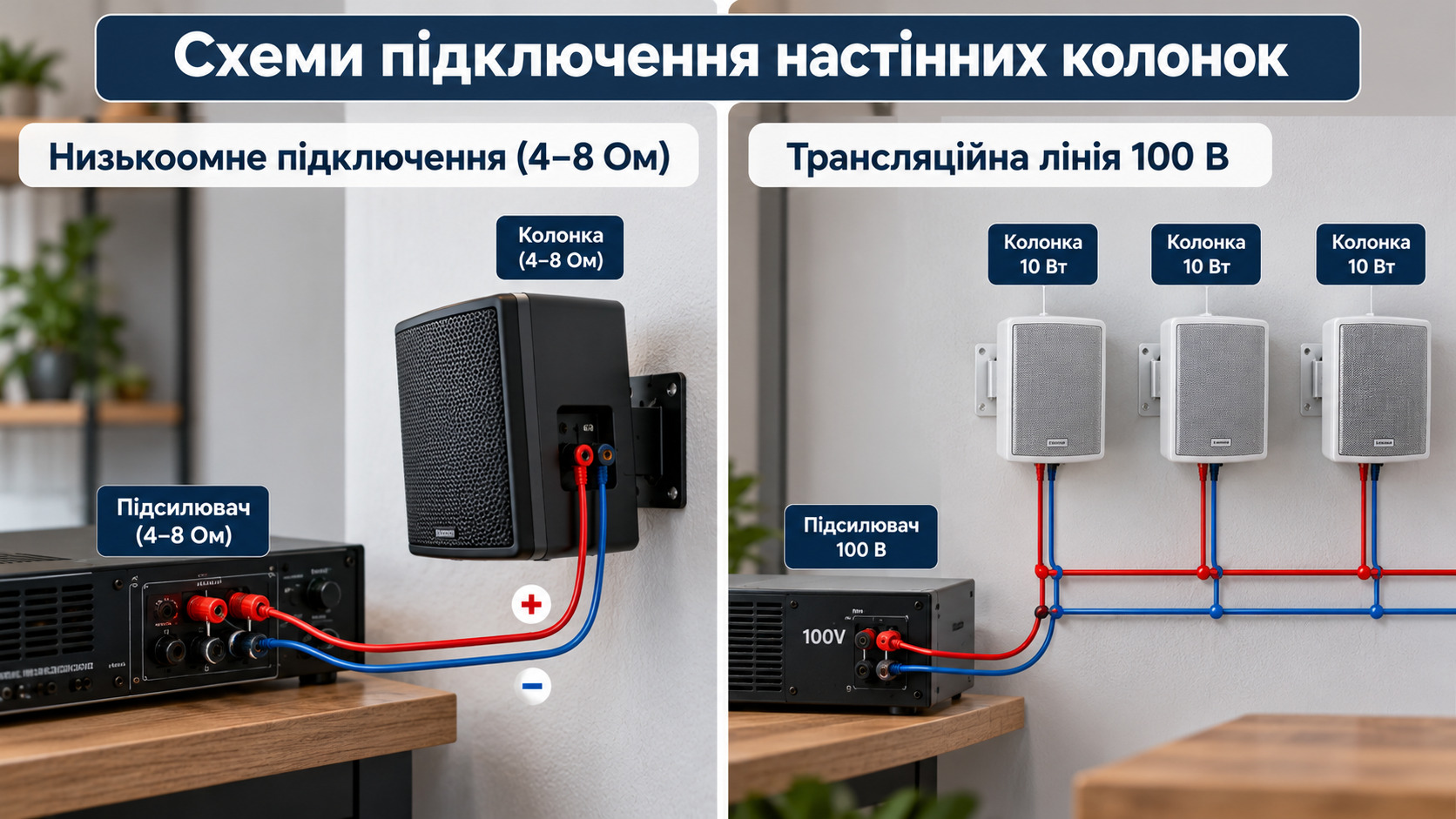

Два сценария подключения - определитесь заранее
Прежде чем покупать кабель и планировать трассу, нужно понять: какое подключение используется в вашей системе? Это принципиально важно.
| Параметр | Низкоомное (4-8 Ом) | 100В трансляционная линия |
|---|---|---|
| Где применяется | Домашний звук, небольшие залы | Офисы, кафе, торговые центры, оповещение |
| Количество колонок на линии | Ограничено импедансом | До десятков колонок на одну линию |
| Длина кабельной трассы | До 10-15 м без потерь | Сотни метров без потерь |
| Регулировка мощности на колонке | Нет | Есть (переключатель на корпусе) |
| Сложность монтажа | Проще | Требует расчёта суммарной мощности |
Если речь идёт о системе озвучивания кафе, офиса или торговой точки - почти наверняка это 100В линия. Если подключаете к домашнему усилителю или небольшому ресиверу - низкоомное подключение.

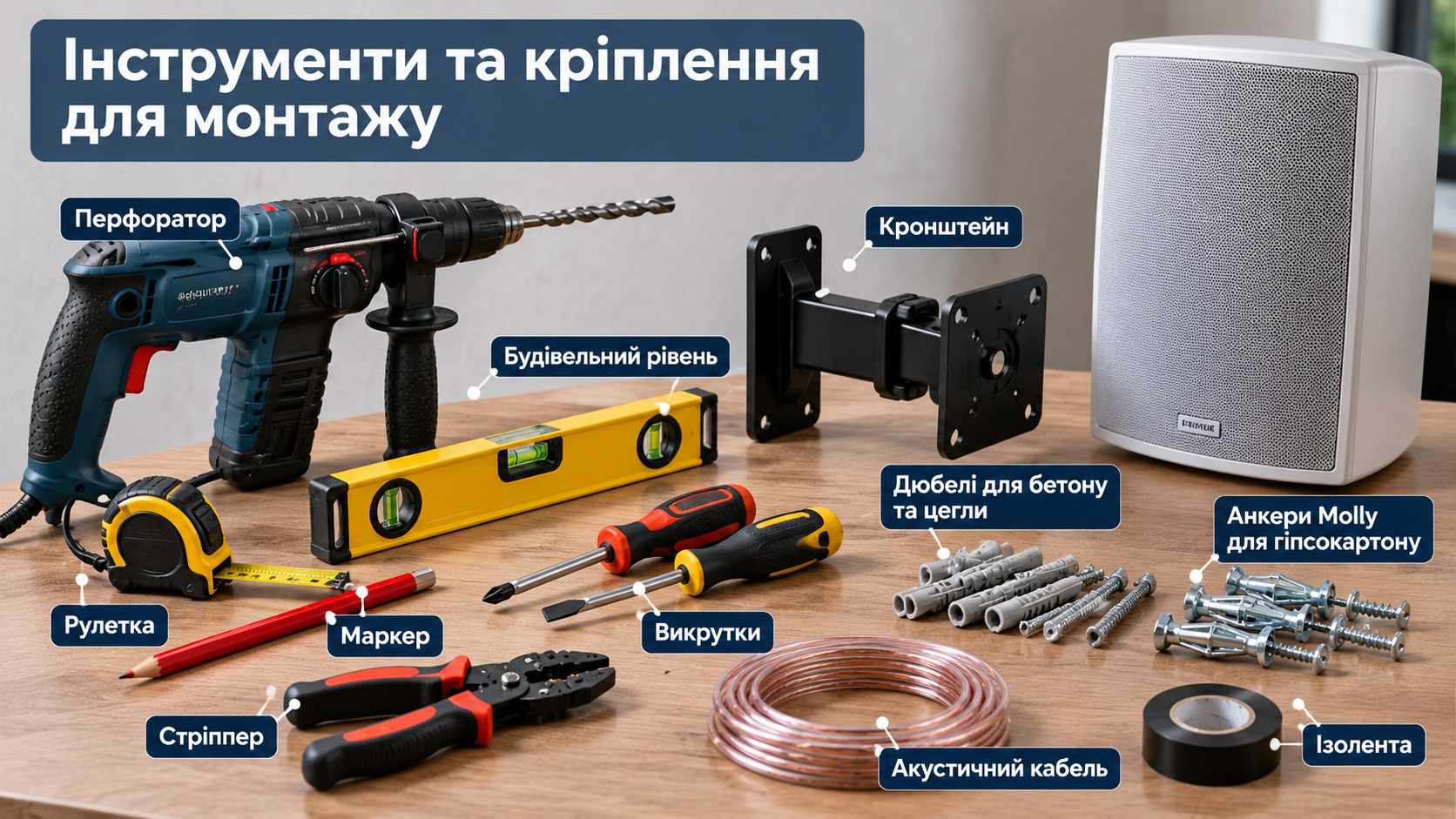

Инструменты и материалы: что понадобится
Хорошая новость: набор инструментов минимальный. Всё это есть в большинстве домов или стоит совсем недорого в ближайшем строительном магазине.
Инструменты
- Дрель или перфоратор - перфоратор нужен для бетона и кирпича, обычная дрель справится с деревом и гипсокартоном.
- Строительный уровень - пузырьковый или лазерный. Без него - никак. На глаз не вешаем.
- Рулетка и маркер - для разметки точек крепления.
- Крестовая и плоская отвёртка - для клемм и крепежа.
- Стриппер или нож - для зачистки кабеля.
- Изолента или термоусадка - для изоляции соединений.
Крепёж в зависимости от типа стены
| Тип стены | Тип дюбеля | Особенности |
|---|---|---|
| Бетон | Распорный дюбель (нейлон + шуруп) | Перфоратор обязателен. Глубина - минимум 50 мм. |
| Кирпич | Распорный дюбель или химический анкер | Сверлить в тело кирпича, не в шов. |
| Гипсокартон (в профиль) | Стандартный саморез в профиль | Нужно найти профиль - постучать или детектором. |
| Гипсокартон (без профиля) | Дюбель-бабочка (Molly) | Грузоподъёмность ограничена. Не для тяжёлых колонок. |
| Дерево / брус | Саморез по дереву | Длина - минимум 50 мм. Предсверлить тонким сверлом. |
Кабель: сечение и длина
Кабель - не место для экономии. Особенно на длинных трассах.
- Для низкоомных систем (4-8 Ом): сечение от 1,5 кв. мм на короткие трассы (до 5 м), от 2,5 кв. мм - на трассы от 5 до 15 м.
- Для 100В линии: сечение от 0,75 кв. мм достаточно для большинства инсталляций, но на длинных трассах (50+ м) лучше брать 1,5 кв. мм.
- Запас длины: всегда берите на 20-30% больше расчётной длины. Кабель идёт по периметру, огибает углы - реальный путь всегда длиннее прямого расстояния.

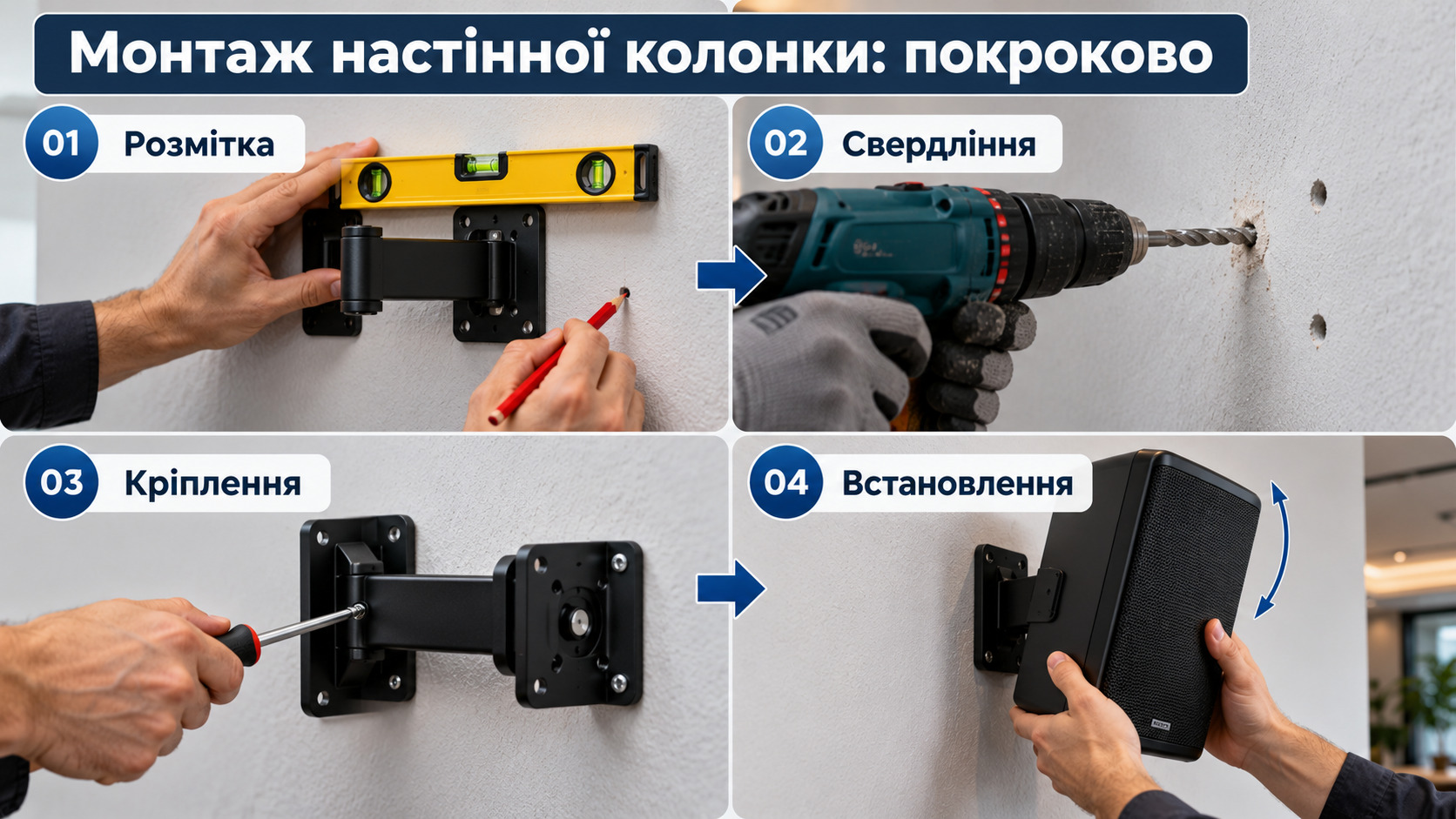

Монтаж колонки на стену: шаг за шагом
Порядок действий простой, но каждый шаг важен. Пропускать ничего не нужно - именно пропущенные «мелочи» потом становятся большими проблемами.
- Определите точку монтажа - отметьте маркером желаемую высоту на стене. Приложите кронштейн и отметьте точки под крепёж.
- Проверьте уровень - приложите уровень к кронштейну. Пузырёк должен быть строго по центру. Это важно даже если стены «кривые» - колонка должна висеть ровно.
- Просверлите отверстия - используйте сверло нужного диаметра под ваш дюбель. В бетоне и кирпиче - только перфоратор с победитовым сверлом. Глубина - на 5-10 мм больше длины дюбеля.
- Забейте дюбели - вставьте дюбели в отверстия. Они должны входить плотно, без люфта. Если «болтаются» - отверстие слишком широкое, используйте дюбель большего диаметра или подмотайте нейлоновую нить.
- Прикрутите кронштейн - закрутите шурупы крест-накрест, не затягивая сразу до конца. Сначала - наживить все, потом затянуть равномерно.
- Проверьте надёжность - потяните кронштейн руками с усилием. Не должно быть ни люфта, ни скрипа. Если шатается - нужно переделать. Лучше сейчас, чем когда колонка упадёт.
- Подготовьте кабель - проложите кабель по намеченной трассе до кронштейна, оставив запас 20-30 см для удобного подключения к клеммам колонки.
- Навесьте колонку - закрепите колонку на кронштейне согласно инструкции производителя. Отрегулируйте угол наклона - 10-15 градусов вниз в сторону зоны прослушивания.
Отдельно про гипсокартон: это единственный материал, где мы настоятельно рекомендуем либо монтировать строго в металлический профиль, либо использовать специальные дюбели-бабочки (Molly). Обычный дюбель в гипсокартоне держит только до первого резкого движения. Колонка - не картина. Она тяжелее.
Подключение: два сценария
Сценарий А - низкоомное подключение (4-8 Ом)
Низкоомное подключение - это классика домашнего и небольшого коммерческого звука. Усилитель напрямую работает с колонками по принципу токовой передачи.
Полярность - это важно. На каждой колонке и на каждом канале усилителя есть клеммы «+» и «-». Если перепутать полярность на одной из колонок в стереопаре - звук будет «пустым», без баса, без объёма. Физически это называется противофазой.
Как определить полярность кабеля:
- на большинстве акустических кабелей одна жила маркирована - полоска, надпись, другой цвет изоляции;
- маркированная жила - всегда «плюс»;
- если маркировки нет - обозначьте сами изолентой на обоих концах кабеля.
Порядок подключения:
- Зачистите кабель на 8-10 мм с обоих концов.
- Скрутите жилы (не оставляйте «лохматые» концы - замыкание на клемме).
- Подключите к клеммам колонки: «+» к «+», «-» к «-».
- Подключите второй конец к усилителю в соответствующий канал.
- Затяните клеммы - соединение должно быть плотным, без люфта кабеля.
Важно про нагрузку: если вешаете несколько колонок на один канал усилителя - считайте суммарный импеданс. Две 8-омные колонки параллельно дают 4 Ом. Это нормально для большинства усилителей. Две 4-омные параллельно - уже 2 Ом. Далеко не каждый усилитель это выдержит без перегрева.
Сценарий Б - 100В трансляционная линия
Трансляционная линия 100В - это стандарт профессиональных систем оповещения и озвучивания. Именно по этому принципу работает большинство настенных колонок в офисах, кафе, торговых залах, гостиницах.
Главное отличие от низкоомки: здесь передаётся не ток, а напряжение. Потому десятки колонок можно подключить последовательно на одну пару проводов - и все будут работать без потерь на длинной трассе.
Переключатель мощности на колонке - что это такое?
На корпусе каждой колонки для 100В линии есть переключатель с позициями: 2,5 Вт / 5 Вт / 10 Вт (значения зависят от модели). Это - встроенный трансформатор, который определяет, сколько мощности колонка «берёт» из общей линии.
- Чем выше позиция - тем громче колонка, но тем больше нагрузка на усилитель.
- Для фонового звука в кафе или офисе обычно достаточно минимальной или средней позиции.
- Для зон с высоким уровнем шума (производство, открытые террасы) - максимальная позиция.
Расчёт суммарной мощности - главное правило 100В линии:
Сложите мощности всех колонок на линии. Полученная сумма не должна превышать 80% от мощности усилителя.
Пример:
- Усилитель - 120 Вт на канал.
- 80% от 120 Вт = 96 Вт - максимально допустимая суммарная мощность колонок.
- 8 колонок по 10 Вт = 80 Вт. Всё в норме.
- 10 колонок по 10 Вт = 100 Вт. Уже за пределом - усилитель будет работать на грани и со временем выйдет из строя.
Подключение колонок в 100В линии:
- Установите переключатель мощности на нужную позицию до монтажа - потом будет неудобно.
- Зачистите кабель на 8-10 мм.
- Подключите к клеммам колонки - соблюдайте полярность (в 100В она менее критична, чем в низкоомке, но лучше соблюдать для порядка).
- Следующая колонка подключается параллельно - от тех же двух проводов линии.
- Так продолжается по всей трассе до последней колонки.
Конец линии оставляйте без нагрузки - ничего «замыкать» на конце не нужно. 100В линия - это не кольцевая схема.
Типичные ошибки - и как их не совершить
Все эти ошибки известны. Большинство из нас через них прошли. Лучше узнать об этом здесь, чем на своём объекте.
| Ошибка | Почему так кажется правильным | Что на самом деле |
|---|---|---|
| «Повешу повыше - будет лучше слышно» | Высота = охват. Логично же. | На высоте 3+ м теряется разборчивость речи и нарастают отражения от потолка. Звук становится «кашей». |
| «Возьму кабель потоньше - сэкономлю» | Кабель есть кабель. | На длинной трассе тонкий кабель даёт потери напряжения и искажения. Особенно критично в низкоомных системах. |
| «Повешу без уровня, на глаз» | Кажется, что ровно. | Через неделю перекос начнёт раздражать. А переделка - это новые отверстия в стене. |
| «Поставлю переключатель мощности на максимум» | Больше мощности = лучше звук. | Трансформатор колонки перегревается. Усилитель работает на пределе. Оба выходят из строя раньше времени. |
| «Дрель справится с бетоном» | Она же сверлит металл, неужели бетон хуже? | Дрель без ударного режима в бетоне - это сгоревший двигатель и сломанное сверло. Только перфоратор. |
| «Прикручу на гипсокартон обычным дюбелем» | Стена же держит картины. | Картина весит 300 г. Колонка - 2-5 кг. Обычный дюбель в гипсокартоне выдернется при первом резком движении. |
Маскировка кабеля: финальный штрих
Колонка висит ровно, звук работает - но из стены торчит кабель. Это единственное, что портит картину. К счастью, решений несколько - на любой бюджет и степень «капитальности».
Кабель-канал
Самый быстрый и доступный вариант. Пластиковый короб крепится к стене на двусторонний скотч или саморезы, кабель укладывается внутрь.
- Выбирайте размер с запасом - лучше, если кабель лежит свободно, а не запрессован.
- Цвет - под стену. Белый кабель-канал на белой стене практически не виден.
- На углах используйте фурнитуру - угловые и торцевые заглушки. Без них выглядит неаккуратно.
Штроба в стене
Скрытая проводка - самый чистый результат. Но самый трудоёмкий процесс.
- Глубина штробы - 20-25 мм. Этого достаточно для укладки кабеля и нанесения штукатурки.
- Кабель в штробу укладывается в гофрированной трубе - для защиты и возможности замены без вскрытия стены.
- Штробить нужно до монтажа колонок - иначе придётся снимать.
Именно потому мы настоятельно рекомендуем думать о кабельной трассе ещё на этапе планирования - до первого отверстия в стене. Скрытая проводка требует именно такой последовательности: сначала трасса, потом всё остальное.
Когда кабель не нужен вообще
Если объект не предполагает ремонта и штробу делать не хочется - стоит рассмотреть Wi-Fi акустику. Современные беспроводные настенные системы передают аудиосигнал по сети без потерь качества, управляются с телефона и не требуют прокладки кабеля между колонками и усилителем.
Это не компромисс - это просто другой формат. Для ряда объектов он оказывается удобнее традиционного проводного решения.
Проверка системы после монтажа
Всё подключено. Прежде чем считать работу завершённой - проверяем по чеклисту:
- Колонка висит ровно, без люфта и шатания на кронштейне.
- Угол наклона направлен в зону прослушивания.
- Все клеммы затянуты, кабель нигде не болтается и не лежит под острым перегибом.
- Полярность соблюдена на всех колонках.
- В 100В системе - суммарная мощность колонок не превышает 80% мощности усилителя.
- Переключатель мощности на колонке установлен в нужную позицию.
- Кабель убран в кабель-канал или штробу.
После этого - включаем систему на минимальной громкости, слушаем. Нет посторонних шумов, фона, хрипов - монтаж выполнен правильно.
Несколько слов напоследок
Монтаж настенной акустики - не сложнее сборки мебели. Ведь здесь нет ничего принципиально нового: разметка, крепёж, подключение, проверка. Главное - последовательность и внимание к деталям, которые кажутся мелкими, но влияют на результат.
Правильно повешенная колонка - это не просто звук. Это порядок, которому приятно доверять. И система, которая работает без сюрпризов - сегодня, через год и через пять лет.
Если у вас остались вопросы по выбору модели, расчёту схемы подключения или подбору усилителя под конкретный объект - мы готовы помочь. Иногда пятнадцать минут консультации экономят несколько часов переделки.
