Почему в одном кафе музыка звучит ровно и приятно в каждом углу, а в другом - у стойки бара оглушает, а в дальнем зале уже еле слышно? Один из ответов кроется в том, какая технология используется внутри системы озвучивания. И называется она - 100-вольтовая линия.
Если вы когда-либо планируете озвучить кафе, магазин, школу, офис, склад или торговый зал - эта тема напрямую касается вас. Даже если вы никогда не занимались звуком профессионально. Ведь ошибка на этапе выбора технологии - это переделка всей системы с нуля. А это и деньги, и время, и нервы.
Откуда вообще взялись «100 Вольт»
Стандарт 100V появился ещё в середине 20 века - и сразу решил одну из главных проблем профессионального звука: как передать аудиосигнал на большое расстояние без потери качества и без необходимости тянуть толстые дорогостоящие кабели к каждой колонке.
Первыми пользователями стандарта стали железнодорожные вокзалы, аэропорты и крупные административные здания. Там требовалось озвучить огромные площади десятками динамиков - и сделать это надёжно. 100V справился с задачей идеально. Ведь физика на его стороне: чем выше напряжение сигнала в линии - тем меньше потери при передаче на большие расстояния.
Сегодня этот стандарт используется по всему миру. Торговые сети, школы, больницы, офисные комплексы, производственные цеха - везде, где нужно надёжно и равномерно озвучить большое пространство с минимумом оборудования. Стандарт живёт уже десятки лет - и стареть не собирается.

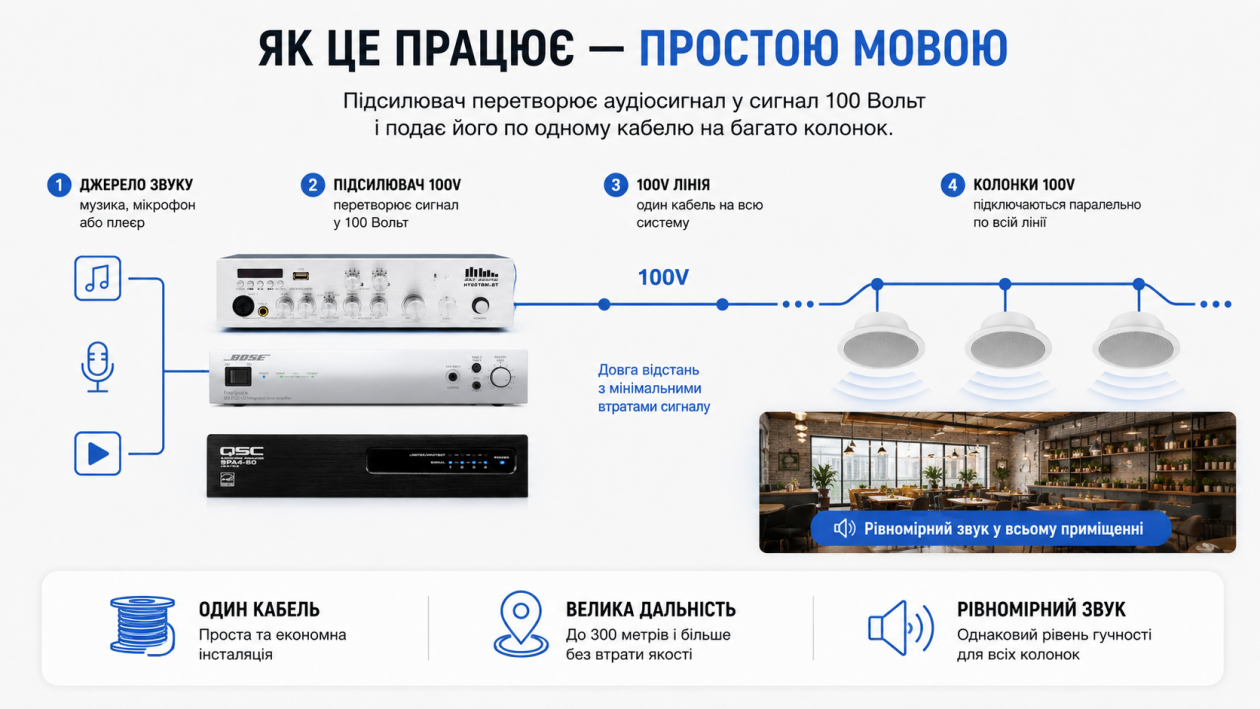

Как это работает - простым языком
Не спешите пугаться. Объяснить принцип работы 100V-линии можно буквально в трёх шагах:
- Усилитель повышает напряжение. Обычный аудиосигнал трансформируется до уровня 100 Вольт.
- Сигнал идёт по линии. Все колонки подключены к одному общему проводу - как лампочки в гирлянде. Кабель может тянуться на сотни метров без заметных потерь.
- Трансформатор в колонке понижает напряжение обратно. Каждая колонка оснащена встроенным трансформатором, который «переводит» сигнал в понятный для динамика уровень.
Хорошая аналогия: именно так работает передача электроэнергии в городских сетях. Электростанция повышает напряжение для передачи на большие расстояния - потому что чем выше напряжение, тем меньше потери в проводах. Трансформаторная подстанция у вашего дома снижает его до привычных 220V. В 100V-звуке принцип тот же самый.
Именно потому такую систему называют трансляционной - она создана для трансляции звука на большие площади и расстояния, а не для концертного усиления.

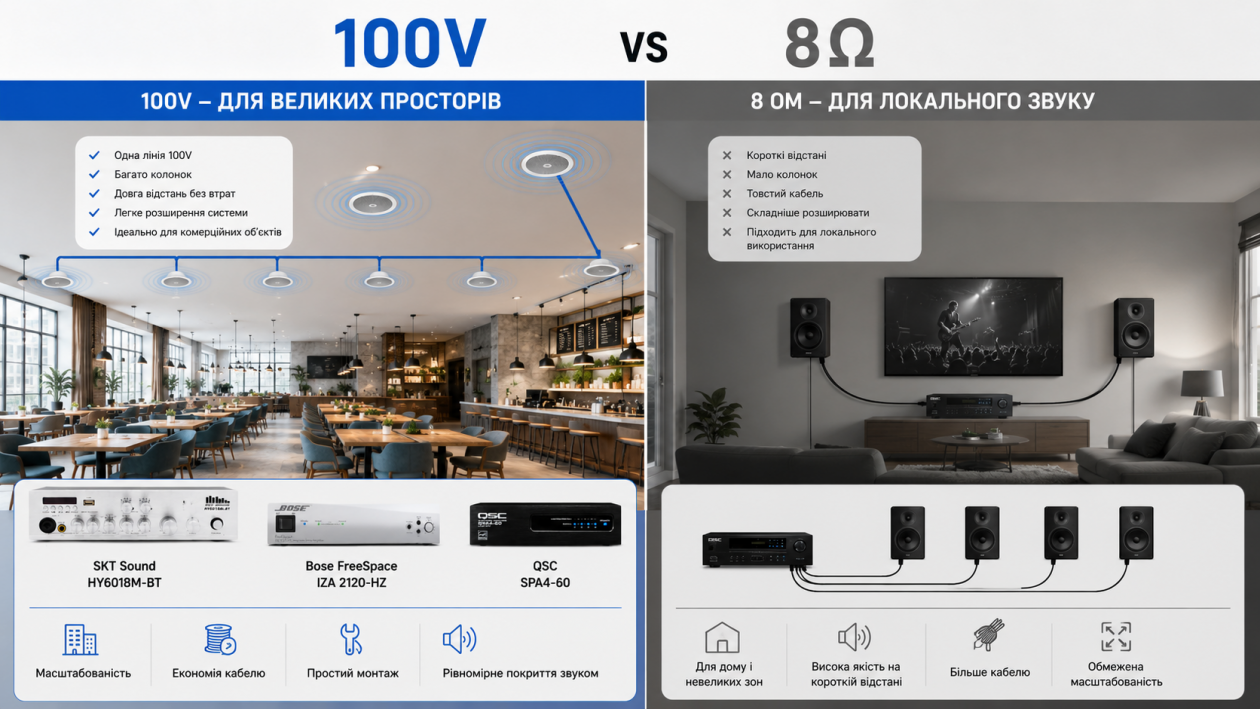

Чем 100V отличается от обычной акустики
Многие путают трансляционные системы с обычной бытовой или концертной акустикой. Это принципиально разные вещи - не лучше или хуже, а просто созданные для разных задач. Ведь молоток и скрипка оба хороши - но каждый на своём месте.
| Параметр | 100V (трансляционная) | 4/8 Ом (низкоомная) |
|---|---|---|
| Дальность линии | Сотни метров без потерь | До 10-15 м |
| Количество колонок | Десятки на один усилитель | 2-4 на усилитель |
| Гибкость подключения | Высокая, можно добавлять/убирать | Ограничена импедансом |
| Качество Hi-Fi | Не цель системы | Высокое |
| Управление зонами | Встроено в усилитель | Требует доп. оборудования |
| Типичное применение | Кафе, магазины, школы, склады | Дом, студия, концертная сцена |
| Цена инсталляции | Ниже при большом числе точек | Выше при масштабировании |
Главный вывод: 100V - это не конкурент Hi-Fi, это другой инструмент. Однако в своей задаче - равномерно озвучить большое помещение с десятками колонок - у него просто нет конкурентов.
Где применяется 100V - конкретные примеры
Давайте посмотрим на реальные сценарии. Скорее всего, один из них - именно ваш случай.
Кафе и рестораны
Фоновая музыка должна звучать ровно - у барной стойки, в центре зала и у туалета в дальнем углу. Несколько потолочных колонок на одном трансляционном усилителе решают эту задачу элегантно и недорого.
Магазины и торговые центры
Здесь счёт идёт на десятки колонок. Протянуть от усилителя одну линию на весь этаж и подключить к ней 20-30 динамиков - именно для этого и придуман стандарт 100V.
Школы и офисы
Одновременно - система фоновой музыки и система оповещения. Трансляционный усилитель с микрофонным входом позволяет в любой момент прервать музыку и сделать объявление на весь этаж или здание.
Склады и производства
Большие площади, высокие потолки, длинные пролёты. Сотни метров кабеля - не проблема. Громкое и разборчивое оповещение - именно то, что нужно в производственной среде.
Конференц-залы и бизнес-центры
Многозонные усилители позволяют управлять звуком в разных помещениях независимо. В переговорной - тишина, в лобби - музыка, в актовом зале - доклад. Всё это с одного устройства.
Трансляционный усилитель - сердце системы
Трансляционный усилитель - это не просто «усилитель помощнее». Это специализированное устройство, созданное именно для работы в 100V-системах. Ведь именно он формирует высоковольтную линию, к которой подключаются все колонки.
Однозонные и многозонные
- Однозонные - весь сигнал идёт в одну линию. Подходят для небольших объектов: одна комната, один торговый зал, одно кафе.
- Многозонные - усилитель управляет несколькими независимыми линиями. Можно включить музыку только в зале, а не на кухне. Или сделать объявление только на первом этаже.
Как рассчитать нужную мощность
Простое правило: суммарная мощность всех колонок в линии не должна превышать мощность усилителя. При этом рекомендуется оставлять запас 20-30% - чтобы усилитель не работал на пределе и служил дольше.
Пример: 10 потолочных колонок по 6 Вт каждая = 60 Вт суммарной нагрузки. Усилитель нужен минимум на 80 Вт - лучше на 100 Вт.
Дополнительные функции - на что обратить внимание
| Функция | Зачем нужна | Кому важно |
|---|---|---|
| Микрофонный вход | Объявления поверх музыки | Магазины, школы, офисы |
| FM/AM-тюнер | Источник музыки без доп. оборудования | Небольшие кафе, торговые точки |
| USB/SD-плеер | Воспроизведение с флешки | Везде, где нет стримингового сервиса |
| Bluetooth | Подключение телефона или планшета | Кафе, небольшие заведения |
| Ethernet/IP | Управление через сеть, интеграция с IP-системами | Крупные объекты, торговые сети |
| Сирена/приоритет | Аварийное оповещение | Обязательно для учреждений |
| Режим Low-Z (4/8 Ом) | Подключение обычных колонок дополнительно | Смешанные инсталляции |
На рынке Украины широко представлены усилители брендов SKY SOUND, JBL, Crown, Yamaha, RCF, AUDAC, Fonestar - от компактных моделей на 50 Вт до мощных многозонных устройств на 4x300 Вт и выше.
Колонки для 100V - что важно знать
Здесь важно понять одну вещь сразу: нельзя просто взять обычную бытовую колонку и подключить её к 100V-линии. Это не сработает - и может повредить оборудование. Ведь обычный динамик рассчитан на низкое напряжение и низкоомное подключение.
Колонки для 100V оснащены встроенным трансформатором с несколькими отводами мощности. Это означает, что для каждой колонки можно выбрать, сколько ватт она будет «брать» из общей линии: например, 2W, 4W или 8W - в зависимости от того, насколько громко должна звучать именно эта точка.
Типы колонок и их применение
- Потолочные (встраиваемые) - самый популярный вариант для кафе, офисов, магазинов. Незаметны, дают равномерное покрытие площади.
- Настенные - для коридоров, лестниц, зон с высокими потолками.
- Подвесные (прожекторные) - для складов, производств, больших залов с высокими потолками.
- Рупорные - для улицы, стадионов, территорий с высоким уровнем шума.

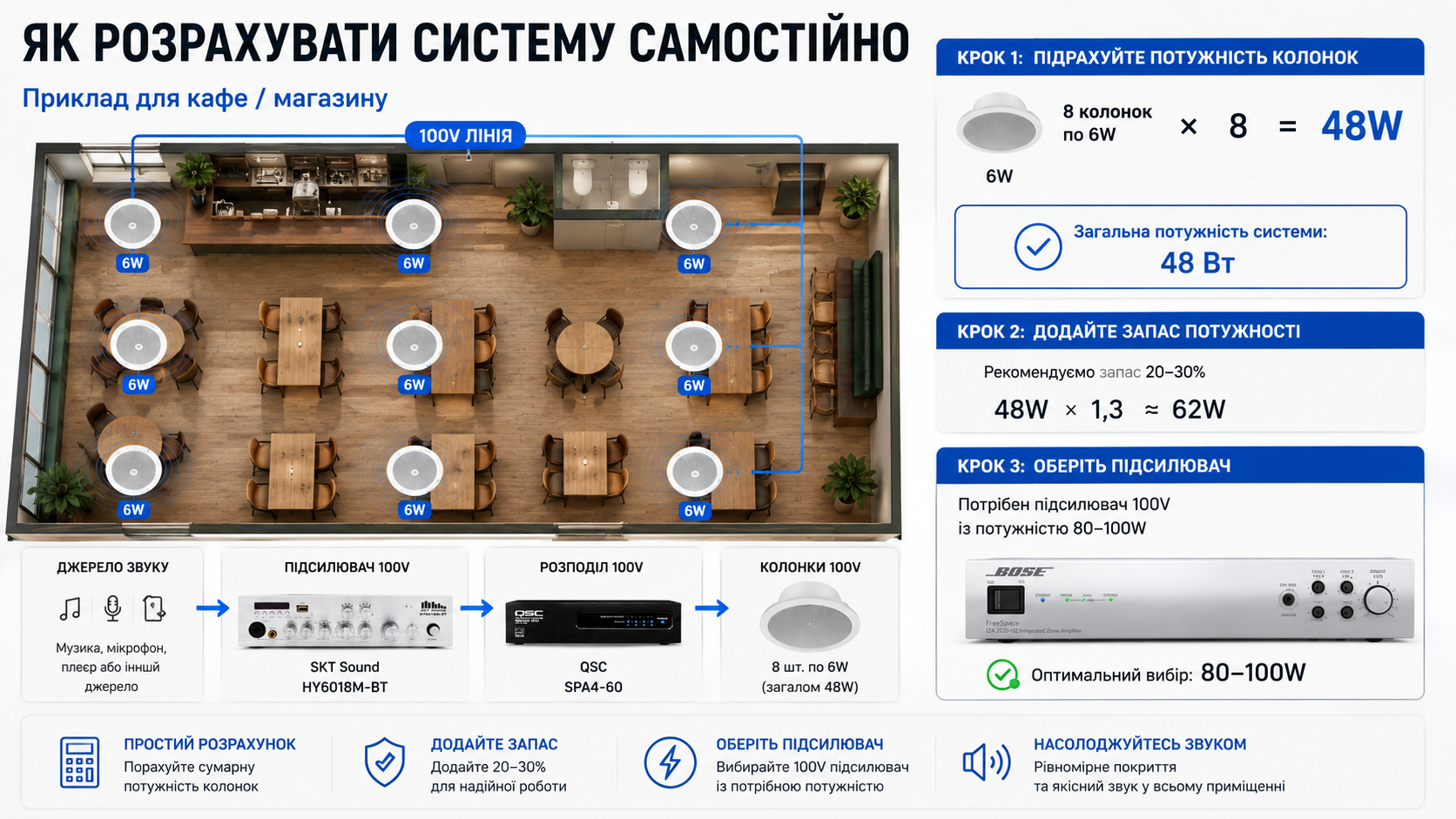

Как рассчитать систему самостоятельно
Хорошая новость: базовый расчёт 100V-системы значительно проще, чем кажется. Не нужно быть инженером-акустиком, чтобы справиться с этой задачей.
Простая формула расчёта
Мощность усилителя ≥ Сумма мощностей всех колонок × 1.25
(коэффициент 1.25 - это запас 25%, который защищает усилитель от перегрева и продлевает его ресурс)
Пример 1 - кафе 100 кв.м.
Площадь: 100 м². Высота потолков: 3 м.
Рекомендуемый шаг расстановки потолочных колонок: 3-4 м. Нужно примерно 6-8 точек.
Выбираем 8 потолочных колонок с отводом 6 Вт каждая.
Суммарная нагрузка: 8 × 6 = 48 Вт.
Усилитель с запасом 25%: 48 × 1.25 = 60 Вт минимум.
Итог: усилитель на 80-100 Вт - оптимальный выбор.
Пример 2 - магазин 300 кв.м.
Площадь: 300 м². Высота потолков: 4 м.
Нужно примерно 20-24 точки озвучивания.
Выбираем 20 потолочных колонок с отводом 6 Вт каждая.
Суммарная нагрузка: 20 × 6 = 120 Вт.
С запасом 25%: 120 × 1.25 = 150 Вт.
Итог: однозонный усилитель на 150-200 Вт или двухзонный на 2×100 Вт - в зависимости от планировки.
Типичные ошибки при расчёте
- Брать усилитель «впритык» без запаса мощности - приводит к перегреву и быстрому выходу из строя.
- Путать суммарную мощность колонок с мощностью одной колонки.
- Не учитывать отводы мощности трансформатора - ставить все колонки на максимальный отвод без необходимости.
- Использовать один усилитель для зон с разными требованиями без зонирования.
Монтаж и кабельная линия
100V-системы терпимы к длинным кабельным линиям - однако это не значит, что кабель можно выбирать как придётся. Ведь неправильно подобранный провод сведёт на нет все преимущества стандарта.
Основные правила монтажа
- Кабель: рекомендуется использовать акустический кабель сечением 1.5 мм² для линий до 200 м и 2.5 мм² для более длинных трасс.
- Подключение колонок: параллельное. Каждая колонка подключается к общей линии параллельно - именно это позволяет суммировать их мощности.
- Экранирование: для сигнальных линий от источника до усилителя используйте экранированный кабель - это защитит от наводок и помех.
- Расстояние: 100V-линия уверенно работает на расстоянии до 300-500 метров от усилителя без видимых потерь качества.
- Заземление: усилитель обязательно должен быть заземлён - это вопрос не только качества звука, но и безопасности.
Важно: не прокладывайте акустический кабель 100V-линии в одном пучке с силовыми кабелями 220V. Это создаёт наводки и характерный низкочастотный гул в динамиках.
Частые ошибки и мифы о 100V
Вокруг трансляционных систем накопилось немало заблуждений. Развеем самые популярные - чтобы вы не наступали на чужие грабли.
| Миф | Реальность |
|---|---|
| «100V - это только для больших объектов» | Небольшое кафе на 50 м² тоже отлично озвучивается трансляционной системой - особенно если нужно несколько точек и возможность делать объявления. |
| «Качество звука хуже, чем у Hi-Fi» | Для задач фонового озвучивания и оповещения качество более чем достаточное. Трансформаторы современных брендов вносят минимальные искажения. |
| «Можно взять любой мощный усилитель» | Обычный Hi-Fi или концертный усилитель не умеет работать с 100V-линией. Нужен именно трансляционный усилитель с соответствующим выходным трансформатором. |
| «Чем больше колонок - тем громче» | Не совсем. Добавление колонок увеличивает покрытие площади, а не громкость в конкретной точке. Громкость регулируется мощностью усилителя и отводами трансформатора. |
| «Можно подключить обычные колонки к 100V» | Нет. Без встроенного трансформатора колонка будет повреждена. Для 100V-линии нужны специализированные трансляционные громкоговорители. |
Итог
100-вольтовая линия - это стандарт, который десятилетиями решает реальные задачи на реальных объектах. Не модная новинка, не маркетинговый термин - а проверенная инженерная система, которая позволяет озвучить большое пространство надёжно, гибко и без лишних затрат.
Запомните главное:
- 100V - для публичных пространств с большим количеством точек озвучивания.
- Нужен специализированный трансляционный усилитель - не обычный.
- Колонки должны быть рассчитаны на 100V и оснащены трансформатором.
- Мощность усилителя - с запасом 25% от суммарной нагрузки колонок.
- Правильный кабель и грамотный монтаж - залог долгой и беспроблемной работы системы.
Если сомневаетесь в выборе - лучше проконсультироваться со специалистом, чем переплатить за неподходящее оборудование или переделывать всё с нуля. Грамотно спроектированная 100V-система прослужит вам без проблем многие годы. Можете не сомневаться.
